Руль, Мотор и Тормоза. Парктроник для авто

развернуть

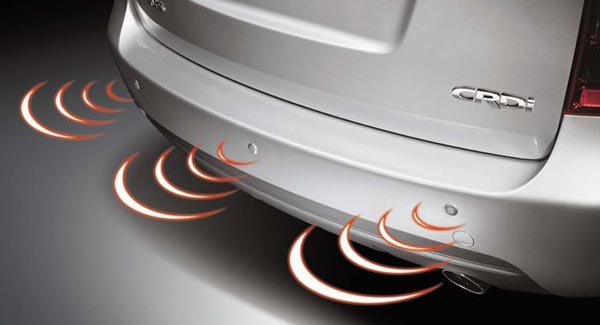

Парковочное устройство - незаменимый помощник в городских условиях. С его помощью облегчается процесс парковки автомобиля в ограниченном пространстве. Давайте разберемся с устройством парктроника и как он работает.

Для предупреждения об опасности, каждое парковочное устройство обладает звуковыми и световыми сигнализаторами. В задачу парктроника входит обязанность предупреждать водителя о приближающейся опасности, а также он указывает расстояние до препятствия.

Схема парктроника с восемью датчиками и экраном на жидких кристаллах

Схема парктроника с восемью датчиками и экраном на жидких кристаллах:
1 — электронный блок; 2 — датчики; 3 — звуковой сигнал; 4 — экран.

Самым главным устройством является электронный блок. Он отвечает за всю работу парктроника, и он управляет работой всех систем парковочного устройства. В задачу электронного блока входит предупреждения о возможной неисправности парктроника. Если случиться такая ситуация, то он незамедлительно подаст соответствующий сигнал водителю.

Основные элементы парковочных устройств

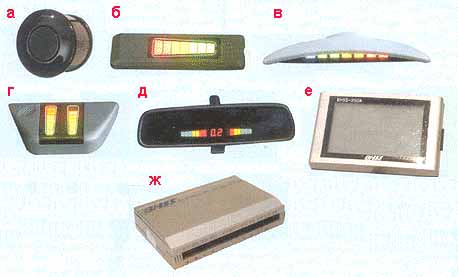

Основные элементы парковочных устройств:
а — врезной датчик, б и в — индикаторы расстояния с одной шкалой, г — индикатор расстояния с двумя шкалами, д — индикатор с двумя шкалами и цифровым указанием расстояния; е — жидкокристаллический дисплей, ж — электронный блок управления.

За обнаружением препятствий следят датчики. Они устанавливаются на заднем или переднем бампере автомобиля и принцип их работы основан на ультразвуковых волнах. Они постоянно излучают волны, и когда в зону их действия попадет посторонний предмет или препятствие, то они подают сигнал на электронный блок. Тот, в свою очередь, рассчитывая по длине волны расстояние до препятствия, и сообщает об этом водителю.

В зависимости от конструкции парктроника, он может обладать разных числом датчиков. Их количество может составлять от двух до восьми штук. Тут все предельно просто, чем больше количество датчиков, тем больше точность парктроника.

Два датчика. Парктроники с двумя датчиками обнаружения препятствия являются самыми дешевыми, а значит, доступны для любого автолюбителя. Недостаток всего лишь один - из-за малого количества датчиков, могут образовываться так называемые "мертвые зоны". Эти датчики могут просто не увидеть некоторые предметы малой толщины, которые не находятся в зоне действия датчиков. Пример данного случая показан на рисунке ниже.

Парковочное устройство с двумя датчиками может не обнаружить вертикальный столбик, находящийся в мертвой зоне

Парктроник с двумя датчиками может не обнаружить вертикальный столбик (а), находящийся в “мертвой зоне”.

Три или четыре датчика. Парктроник с данным количеством датчиков является самым оптимальным по соотношению цена-качество. При наличии четырех датчиков обнаружения препятствия исключается образование "мертвой зоны". Количество датчиков в данном случае (три или четыре) зависит лишь от конструктивных особенностей автомобиля.

Шесть датчиков. При установке парктроника с шесть датчиками обнаружения препятствий, четыре - устанавливают на задний бампер автомобиля, а два других - на передний. В итоге, парктроник опознает препятствия не только сзади автомобиля, но и спереди. А это означает меньший риск повредить ваш автомобиль.

Также, некоторые типы парктроников с шестью датчиками обладают переключателем, при включении которого в нужное положение, активируется система обнаружения препятствий либо только спереди, либо только сзади. Пример такого парктроника показан на рисунке ниже:

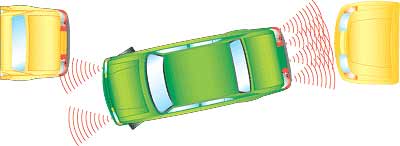

Схема работы парковочного устройства с шестью или восемью датчиками при движении задним ходом

Восемь датчиков. Принцип тот же самый, что и у системы с шестью датчиками, только тут четыре датчика устанавливаются спереди. Парктроник с восьмью датчиками является самым дорогим, и в тоже время самым надежным в обнаружении препятствий. Но есть небольшая особенность. Чтобы не отвлекать водителя при движении вперед, парковочное устройство активизируется лишь при нажатии на педаль тормоза. При этом он сообщает о препятствии только при его обнаружении. Это сделано тоже, чтобы не отвлекать водителя.

Также, система после нескольких секунд после начала движения самостоятельно отключается. Этот промежуток времени может варьируется от 15 до 20 секунд. Некоторые парктроники с восьмью датчиками обладают специальным включателем, который включает систему обнаружения препятствий лишь при нажатии водителей на специальную кнопку.

В народе, парктроник с датчиками на переднем и заднем бампере получил название "парктроник по кругу".

Способы крепления датчиков на бампере

Врезные датчики. Для их установки, сначала просверливают отверстия в бампере. Затем, в подготовленные места устанавливают датчики парктроника. Этот способ получил наибольшее распространение среди автолюбителей.

http://amastercar.ru/articles/img/parktronik_chto_eto.jpg

Накладные датчики. Для их установки не надо ничего сверлить или переделывать, ведь датчики обнаружения препятствий просто приклеиваются на бампера автомобиля. Но некоторые автолюбители относятся с подозрением к такому способу крепления датчиков. Они считают, что они могут отклеиться при мойке машины под давлением. Преимущество накладных датчиков - это простота и легкость их установки, поэтому используются в дешевых парктрониках.

Парктроник для предупреждения о приближающейся опасности обладает световыми и звуковыми сигналами. В качестве звукового сигнала используется бипер, который издает писк при опасном приближении к препятствию. И чем меньше расстояние до препятствия, тем выше частота сигнала бипера. Уже при непосредственной близости и опасности (это примерно около 30 см.) бипер пищит уже непрерывно.

Cветовые индикаторы для парктроников

1. Светодиоды, которые меняют цвет в зависимости от расстояния до препятствия. Например, зеленый цвет светодиода означает, что до препятствия еще большое расстояние, или его вовсе не обнаружено. Оранжевый сигнал - опасность уже близка, а красный - уже в непосредственной близости, дальше двигаться очень опасно.

2. Шкала с делениями. Чем больше горит количество делений, тем ближе опасное препятствие. Также вместо шкалы может присутствовать цифровой индикатор. Но главная их особенность - это наличие двух шкал, одна из которых сигнализирует о препятствие справа, а другая слева. Это намного облегчает процесс парковки и помогает обнаружить с какой стороны находиться опасность.

парковочная система должна иметь не меньше двух световых индикаторов

Для нормальной работы в такой ситуации парктроник должен иметь не меньше двух световых индикаторов. Один будет указывать расстояние до стены, другой — до автомобиля, расположенного сзади.

3. Жидкокристаллический экран. Им оснащаются только самые передовые модели парктроников, так как экран повышает общую стоимость всего комплекта парктроника. Наиболее популярными среди автолюбителей является парктроник с камерой заднего вида. Их выпускают известные фирмы Sho-me и Parkmaster.

4. Парктроник с проекцией на лобовое стекло. Расстояние до препятствия выводиться прямо на лобовое стекло авто. Это намного удобнее традиционного парктроника, т.к. не отвлекает водителя от дороги, ведь вся информация находиться перед его глазами. Также, на лобовое стекло может выводиться текущая скорость. Парктроник с проекцией на лобовое стекло является не дешевым.

Источник
