Руль, Мотор и Тормоза. Обслуживание карбюратора

Теория работы карбюратора. Его основные детали

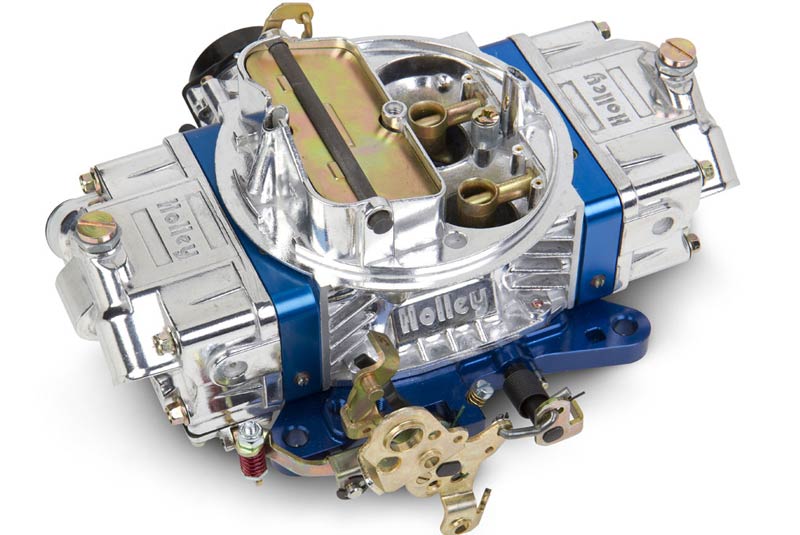

карбюратор автомобиля - теория и внешний вид

Карбюраторы смешивают топливо и воздух и управляют количеством топливовоздушной смеси, поступающим в двигатель. В данной статье немного расскажем про основы работы карбюратора.

Двигатели в действительности не всасывают топливо из карбюратора. У всех карбюраторов есть диффузор, который представляет собой сужение воздушной горловины карбюратора.

Когда воздух проходит через это сужение, там возникает спад давления (разрежение). Небольшое отверстие установлено в этом месте для подачи топлива. Атмосферное давление, действуя на топливо, выдавливает его из поплавковой камеры карбюратора через это отверстие в горловину карбюратора, откуда топливо попадает во впускной коллектор и затем в цилиндры двигателя.

Двигателю требуется топливовоздушная смесь разного состава в разных режимах его работы, когда он холодный, прогревается, работает на холостом ходу, в области средних оборотов и под тяжелой нагрузкой.

Основные детали карбюратора автомобиля

Поплавковая камера

Система поплавка поддерживает постоянным уровень топлива в поплавковой камере карбюратора. Она работает следующим образом. Когда уровень топлива понижается, поплавок опускается, открывает игольчатый клапан и позволяет топливу поступать в поплавковую камеру. Путем поддержания уровня топлива в определенных рамках соотношение воздух/топливо в смеси поддерживается более точно.

Воздушная заслонка

Система воздушной заслонки позволяет заводить холодный двигатель путем обогащения топливовоздушной смеси. Воздушная заслонка перекрывает подачу воздуха в карбюратор и, соответственно, в двигатель поступает больше топлива, при этом обороты холостого хода уменьшаются. Поэтому к системе привода дроссельной заслонки добавляется система увеличения оборотов холостого хода для их повышения при прогреве двигателя.

Система холостого хода

Система холостого хода обеспечивает подачу топлива, необходимого для работы двигателя на низких оборотах, когда главная дозирующая система не работает. Регулировочные винты позволяют изменять соотношение воздух/топливо в режиме холостого хода. Многие механики считают, что эта регулировка изменяет состав смеси во всем диапазоне оборотов, но это не так.

Ускорительный насос

Ускорительный насос обеспечивает впрыск дополнительного топлива при резком открывании дроссельной заслонки для предотвращения остановки двигателя и перебоев в его работе при разгоне автомобиля. Если посмотреть внутрь горловины карбюратора и быстро передвинуть тяги привода дроссельной заслонки, топливо должно брызнуть из выходных отверстий ускорительного насоса.

Переходная система

Переходная система обеспечивает переходный режим между холостым ходом и работой главной дозирующей системы. Многие карбюраторы имеют каналы или отверстия переходной системы рядом с пластинами дроссельных заслонок, которые подают топливо при их открывании во время открывания дроссельных, заслонок.

Главная дозирующая система

Она дозирует подачу топлива к двигателю при движении автомобиля со средними скоростями. Она состоит из главных топливных жиклеров, главного распределителя и диффузора. Главный топливный жиклер расположен в канале между поплавковой камерой карбюратора и главным распылителем. Главный распылитель обычно состоит из трубки с маленькими отверстиями для воздуха. Воздух здесь смешивается с топливом для образования распыленного топливовоздушного "тумана". Главный топливный жиклер определяет, сколько топлива будет смешано с заданным количеством воздуха.

Механики используют главные топливные жиклеры различных размеров для калибровки карбюратора в различных режимах его работы. Путем использования жиклеров большего размера смесь обогащается. И наоборот, установка жиклеров меньшего размера обедняет смесь.

Экономайзер

Система экономайзера обеспечивает подачу дополнительного топлива, когда двигатель работает под нагрузкой и при полном открывании дроссельной заслонки.

Наиболее распространенными являются экономайзеры диафрагменного типа, калибровочные стержни, байпасные жиклеры или клапан экономайзера. Когда вакуум во впускном коллекторе достигает определенного значения, клапан открывается, позволяя дополнительному топливу поступать к двигателю.

Клапаны экономайзера подбираются в соответствии с величиной давления открывания, измеряемой в миллиметрах рт. ст. В соответствии с режимом работы может подбираться клапан экономайзера. Двигатели, которые обычно выдают низкий вакуум, должны оснащаться экономайзерами, которые открываются при малых значениях вакуума. Дозирующие стержни движутся внутрь и наружу в калиброванных отверстиях в соответствии с вакуумом впускного коллектора. Когда двигатель находится под нагрузкой, и вакуум снижается, то стержни выдвигаются из главных топливных жиклеров для увеличения подачи топлива.

Байпасные жиклеры экономайзера выполняют те же функции, что и дозирующие стержни, за тем исключением, что они имеют свой собственный жиклер или клапан экономайзера.

Источник

Тонкости обслуживания карбюратора

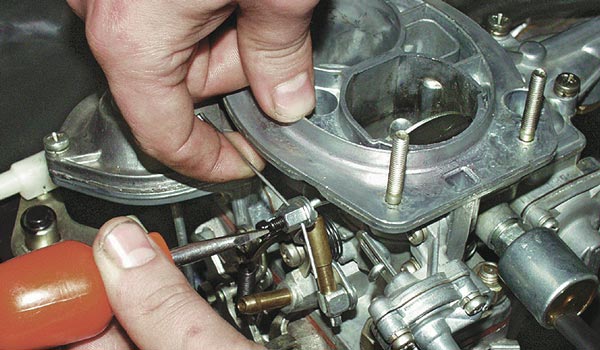

тонкости обслуживания карбюратора

Карбюратор время от времени нуждается в чистке, но отважатся на эту операцию далеко не все. И все же, некоторые тонкости карбюратора полезно знать каждому.

Что нужно знать при обслуживании карбюратора?

Для образования рабочей смеси, необходимой на тех или иных режимах, топливо и воздух строго дозируются, поступая в смесительные камеры карбюратора через специальные пробки с отверстиями - жиклеры. Пропускная способность (производительность) жиклеров зависит от диаметра и длины отверстия, шероховатости поверхности, наличия форсунок и перепада давления на входе и выходе. Надо ли объяснять, что неровности и риски на поверхности стенки отверстия снижают пропускную способность жиклера?

Правда, подсчитать "степень ухудшения" трудно. Иное дело, когда уменьшается площадь сечения отверстия: здесь зависимость совершенно четкая, хотя и нелинейная:

Диаметр жиклера, %

60

70

80

90

100

110

120

130

140

Пропускная способность, %

35

47

61

79

100

125

148

175

203

Расшифруем один показатель таблицы. Предположим, мы увеличили площадь сечения жиклера всего на одну десятую (10%). При этом пропускная способность его выросла сразу на четверть (25%).На наш взгляд, важная информация для тех, кто любит поколдовать над жиклерами, прибавить мощности машине или добиться снижения расхода топлива.

Аналогичный (хотя и с противоположным знаком) процесс происходит при загрязнении жиклеров смолами, выпавшими из бензина, и различными посторонними частицами, не пойманными в сетке фильтров топливной системы.

При ремонте или чистке карбюратора у автолюбителя нередко возникает желание заменить жиклеры или эмульсионные трубки, распылители, диффузоры на новые. Следует помнить, что для замены подойдут только детали от аналогичной модели карбюратора, скажем, для "СОЛЕКСа" - только от "СОЛЕКСа" и ни как иначе! Более того, заменяют жиклеры обязательно таким же (ориентируйтесь на маркировку). Условно говоря, жиклер с большим значением маркировки имеет большую пропускную способность.

Таким образом, заменив, к примеру, в карбюраторе "СОЛЕКС" (двигатель 2108, рабочий объем 1300 см3) главный топливный жиклер второй камеры с маркировкой "97.5" на жиклер с маркировкой "95", можно существенно обеднить смесь при открытии дроссельной заслонки второй камеры и ощутить нехватку мощности или провал при разгоне. Установка жиклеров большего диаметра приведет к передозировке топлива, излишнему обогащению смеси, перерасходу бензина.

Не следует забывать, что жиклеры, купленные отдельно могут не соответствовать нанесенной на них маркировке. Для проверки нужен специальный карбюраторный стенд для проливки жиклеров.

Источник

Проблемы в работе карбюратора. Регулировка и настройка

Основная функция карбюратора — смешивать топливо с воздухом и потом доставлять данную смесь в двигатель автомобиля, где смесь сгорает и давит на клапаны блока двигателя. В результате появляется сила, которая заставляет машину набирать скорость и двигаться.

Протечка бензина

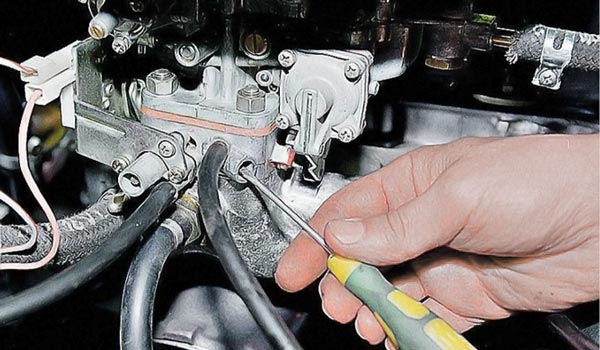

автолюбитель должен уметь регулировать карбюратор своими руками

Если заметили, что бензин выходит оттуда, откуда не должен выходить, то причина обычно кроется в неполадках с поплавковой камерой, поплавком или в излишне сильном давлении. Прежде всего, нужно проверить давление топлива, которое должно быть в пределах 4-7 PSI. Если давление в норме, то тогда проблема может быть в том, что поплавок тонет или есть проблемы с поплавковой камерой. В этом случае придется заменить поплавковую камеру.

Грязные свечи зажигания

Если на свечах зажигания появляется нагар с запахом, это означает, одно: излишняя подача топлива. Обычно излишняя подача топлива вызвана двумя причинами: неправильный уровень топлива и/или прогоревший клапан. Проблема с уровнем топлива может объясняться неотрегулированным поплавком, излишним давлением топлива или проблемами с поплавковой камерой. Если уровень топлива в норме, то тогда нужно проверить клапаны.

Нестабильная работа двигателя на холостом ходу

Допустим, установили работу двигателя на холостом ходу на 800 оборотов. Затем проехали на автомобиле и обороты на холостом ходу увеличились до 1500. Если дать газа на холостом ходу, то обороты вернутся на прежний уровень — 800. Обычно проблема не в самом карбюраторе, а в проводе между карбюратором и педалью акселератора.

Для точной диагностики проблемы нужно отсоединить провод от карбюратора и вручную подвигать дроссель на работающем двигателе. Если обороты упали до нужных пределов, то проблема в проводе, если нет, то проблема в карбюраторе.Для начала необходимо осмотреть карбюратор на предмет коррозии и загрязнения. При обнаружении загрязнений, нужно тщательно почистить карбюратор.

Настройка карбюратора

настройка карбюратора своими руками

Прежде, чем начинать настройку карбюратора, необходимо разогреть двигатель. На холодном двигателе настраивать карбюратор бесполезно. Помимо этого нужно снять с дроссельной заслонки тягу педали газа, отсоединить трубку вентиляции картера и проверить, что отсутствует вакуум в трубке регулятора опережения.

Далее находите винты, регулирующие состав смеси, их еще называют винтами качества, и начинаете по одному закручивать по часовой стрелке, пока двигатель не начнет работать неустойчиво и жестко. Как только двигатель залихорадило, прекратите закручивать винт, так как это приведет к остановке двигателя. Вместо этого отверните винт на один оборот назад, пока двигатель не начнет работать плавно.

Это нужно проделать со всеми винтами качества, пока двигатель не будет звучать плавно, без хлопков. Также, не помешает сделать чистку карбюратора.

Источник

Чистка карбюратора

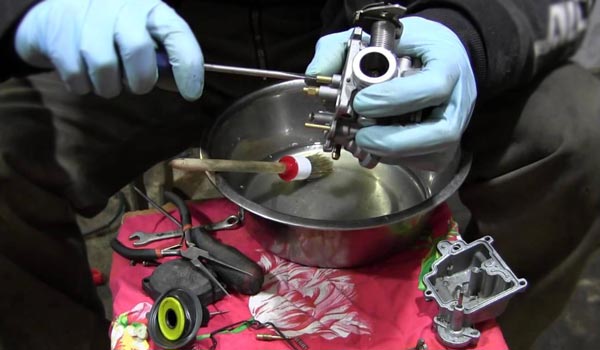

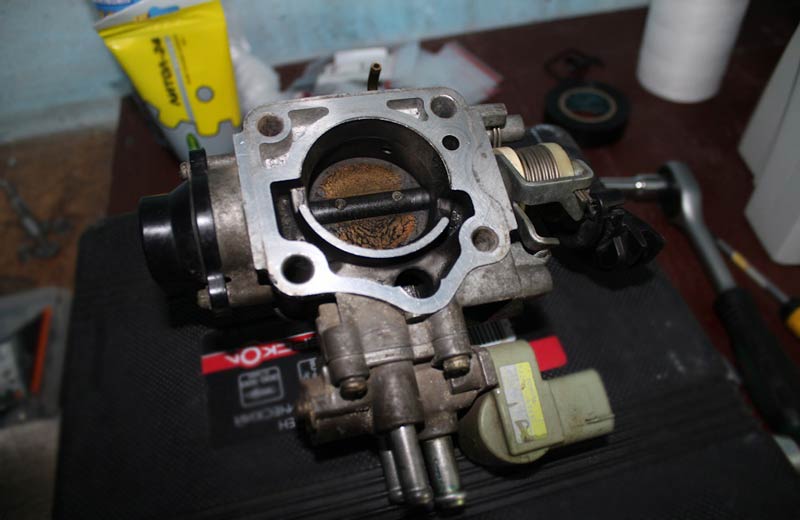

карбюратор который нуждается в чистке

Основной враг карбюратора — грязное топливо. Из-за некачественного топлива возможны сбои в его работе. Расскажем, как произвести чистку карбюратора автомобиля.

Многие автолюбители считают, что внешний вид карбюратора важен для его нормальной работы и поэтому постоянно чистят его. Надо отметить, что не слишком грязный карбюратор работает ничуть не хуже идеального чистого, т.к. все подвижные детали самоочищаются, а внутрь узла грязь попасть не может. В тоже время каждая чистка - это возможность внесения загрязнений (пыли, песка) в трущиеся пары.

О сбоях в концентрации смеси могут сказать свечи зажигания. Серо-коричневый цвет свечей говорит о правильной пропорции смеси. Черные, закопченные свечи показывают, что в смеси преобладает топливо, а белые или светло-серые свечи говорят о переизбытке воздуха в смеси.

Материалы для чистки карбюратора

  • Инструкция. Она нужна, что снять, разобрать, собрать и снова установить карбюратор
  • Чистые гладкие тряпки (не махровые)
  • Очиститель карбюратора (лучше в баллончике спрей)
  • Баллончик сжатого воздуха
  • Палочки или зубочистки
  • Гаечные ключи и отвертки

Существует большой выбор очистителей для карбюраторов. Зайдите в авто магазин и выберите очиститель специально для карбюраторов. Если предлагают другой, не специализированный очиститель, откажитесь, он может не справиться с грязью в карбюраторе. И запомните, ни в коем случае для чистки карбюратора не используете средство WD-40, т.к. в его составе содержится масло. Используете специальный очиститель карбюратора в аэрозольном баллончике.

Очиститель карбюратора
Гарантированно и быстро очищает от углеродистых отложений: дроссельные заслонки, воздушные и топливные жиклеры, систему холостого хода, каналы карбюратора. Без разборки восстанавливает исходные характеристики карбюратора. Позволяет отрегулировать карбюратор для минимизации расхода бензина. Рекомендуется применять каждый год. При использовании бензина среднего качества применяйте каждые 5 000 - 7 000 км.

Если думали, что достаточно побрызгать спреем в карбюратор, и все готово, то спешим вас разочаровать — это не поможет. Сильно загрязненный карбюратор придется снимать, разбирать и чистить все его компоненты.

Для снятия и разборки карбюратора, следуйте инструкции по ремонту вашего автомобиля. Следите за тем, чтобы не потерять пружинки, винтики и другие мелкие детали. Разбирая карбюратор, чистите каждую деталь. Все резиновые и пластмассовые детали следует изолировать от очистителя, так как он может их деформировать.

После того, как вы разобрали карбюратор, металлические детали соберите в металлическую коробку или стеклянную банку и залейте их очистителем и дайте постоять, периодически перемешивая. Затем под струей воды почистите детали старой зубной щеткой или зубочистками.

Не пытайтесь ковырять в выходных отверстиях в карбюраторе и клапанах. Эти отверстия подают топливо и воздух и очень важны для слаженной работы двигателя. Такие отверстия прочищают аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автолюбители используют очиститель по несколько раз.

После окончания чистки карбюратора, тщательно просушите его и соберитесогласно инструкции. Очищенный карбюратор нужно будет установить в автомобиле и заново его настроить.

Источник
