МАСТЕРИЛКА. Пускатель мыльных пузырей

МАСТЕРИЛКА. Пускатель мыльных пузырей

Инструменты:

нож,
ножницы,
линейка,
толстый картон (использующийся в корочках книг и папок, толщиной порядка миллиметра),
glue gun,
гофрированный картон,
втулка от липкого ролика для одежды ikea,
шпиндель от компакт дисков,
моторчик от плеера или CD-ROM,
вентилятор 120*120 мм,
скотч,
тонкая пищевая пленка,
циркуль, карандаш,
резинки для денег,
6 бутылечков с мыльными пузырями,
4 винтика с гаечками

Описание устройства

Моторчик от плеера при помощи пасика, роль которого играет резинка для денег, вращает ролик трехступенчатого редуктора, который в свою очередь вращает приемный ролик, выполненный из двух компакт дисков, зазор между которыми заполнен клеем из glue gun. Ролик через втулку вращает компакт диск с наклеенными на него пластиковыми кольцами, которые окунаясь в ванну с раствором проносятся напротив вентилятора, который и выдувает пузыри. Конструкцию можно легко понять по фото ниже.

Питание вентилятора от 12В. питание моторчика от 5В. Оба напряжения можно взять с molex разъема блока питания компьютера. 12В желтый провод, 5В - красный.

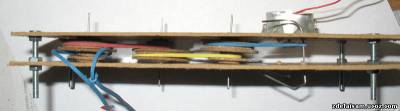

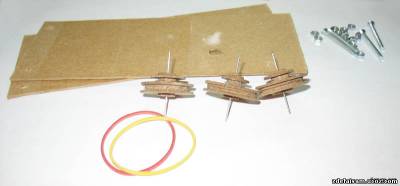

Ролики редуктора. выполнены из картона, в качестве осей использованы скрепки.

МАСТЕРИЛКА. Пускатель мыльных пузырей

МАСТЕРИЛКА. Пускатель мыльных пузырей

Обратите внимание - для снижения трения и разрушения картона вращающиеся детали оклеены скотчем, который предотвращает разлохмачивание поверхности вращения.

МАСТЕРИЛКА. Пускатель мыльных пузырей

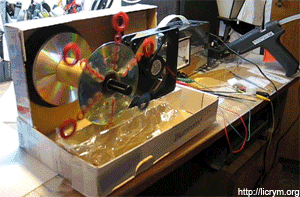

Машина в работе:

МАСТЕРИЛКА. Пускатель мыльных пузырей
